Chỉ tiêu này sẽ bao gồm: máy phóng hình biên dạng, kính hiển vi, máy đo độ dài vạn năng cho một trục tọa độ, bàn đá phẳng, thước rà thẳng. Hoặc có thể là dụng cụ đo khoảng cách bằng laser, máy đo chiều dày của lớp phù/ siêu âm, dụng cụ kiểm tra đồng hồ so,…
Tương tự chỉ tiêu này cũng sẽ được áp dụng quy trình hiệu chuẩn, kiểm định QTHC/KT3, ĐLVN.

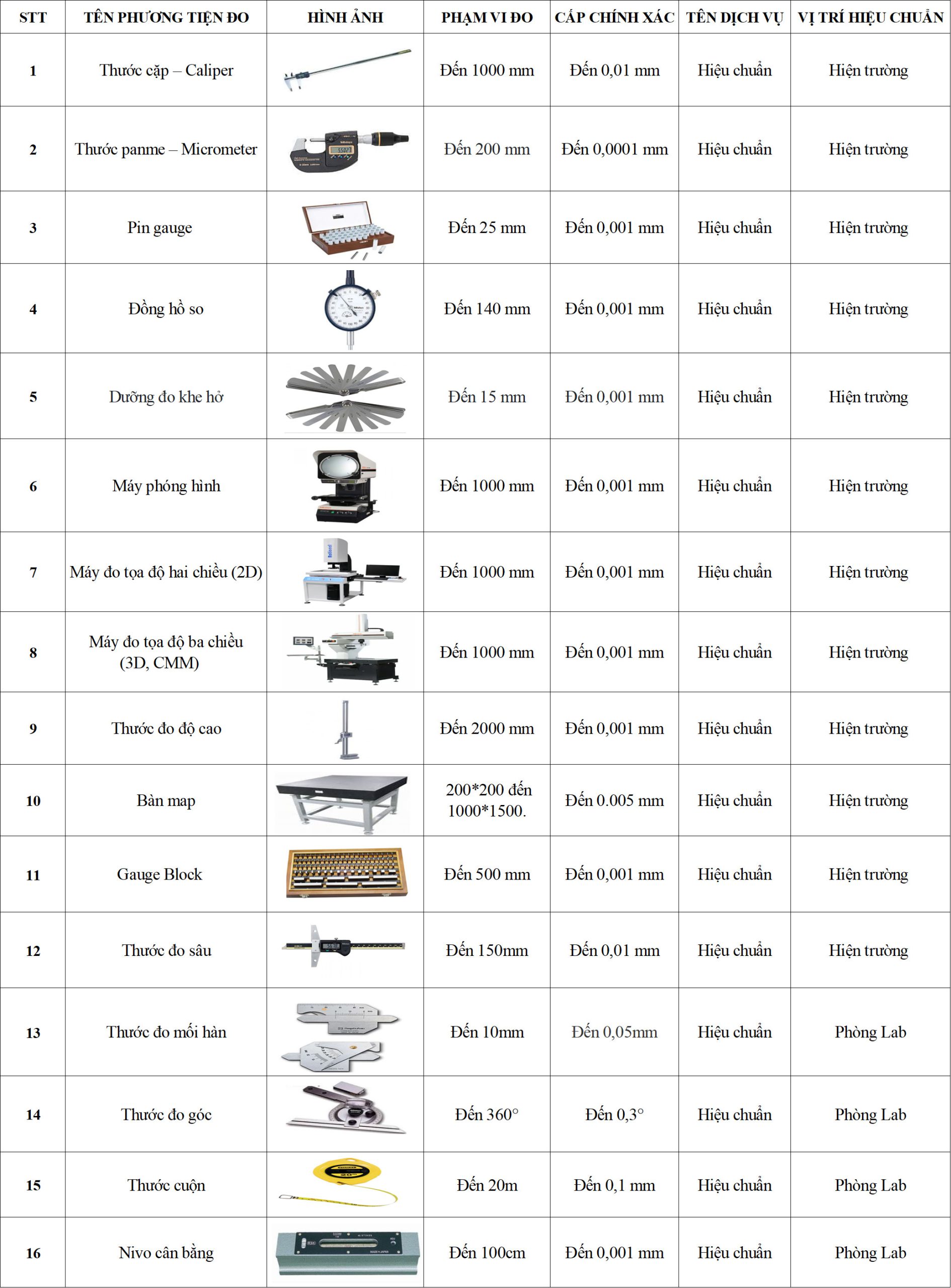

I LĨNH VỰC HIỆU CHUẨN ĐỘ DÀI
| TT | TÊN PHƯƠNG TIỆN ĐO | PHẠM VI ĐO | CẤP CHÍNH XÁC | TÊN DỊCH VỤ |
| 1 | Thước cặp – Caliper | Đến 1000 mm | Đến 0,01 mm | Hiệu chuẩn |
| 2 | Thước panme – Micrometer | Đến 100 mm | Đến 0,0001 mm | Hiệu chuẩn |
| 3 | Pin gauge | Đến 25 mm | Đến 0,001 mm | Hiệu chuẩn |
| 4 | Đồng hồ so | Đến 1000 mm | Đến 0,001 mm | Hiệu chuẩn |
| 5 | Dưỡng đo khe hở | Đến 25 mm | Đến 0,001 mm | Hiệu chuẩn |
| 6 | Máy phóng hình | Đến 1000 mm | Đến 0,001 mm | Hiệu chuẩn |
| 7 | Máy đo tọa độ hai chiều (2D) | Đến 1000 mm | Đến 0,001 mm | Hiệu chuẩn |
| 8 | Máy đo tọa độ ba chiều (3D) | Đến 1000 mm | Đến 0,001 mm | Hiệu chuẩn |
| 9 | Thước đo độ cao | Đến 2000 mm | Đến 0,001 mm | Hiệu chuẩn |
| 10 | Bàn map | Đến 0.005 mm | Hiệu chuẩn | |
| 11 | Máy đo độ dày lớp mạ | Đến 2000 µm | Đến 0.01µm | Hiệu chuẩn |
| 12 | … |
II CHUẨN CHÍNH SỬ DỤNG

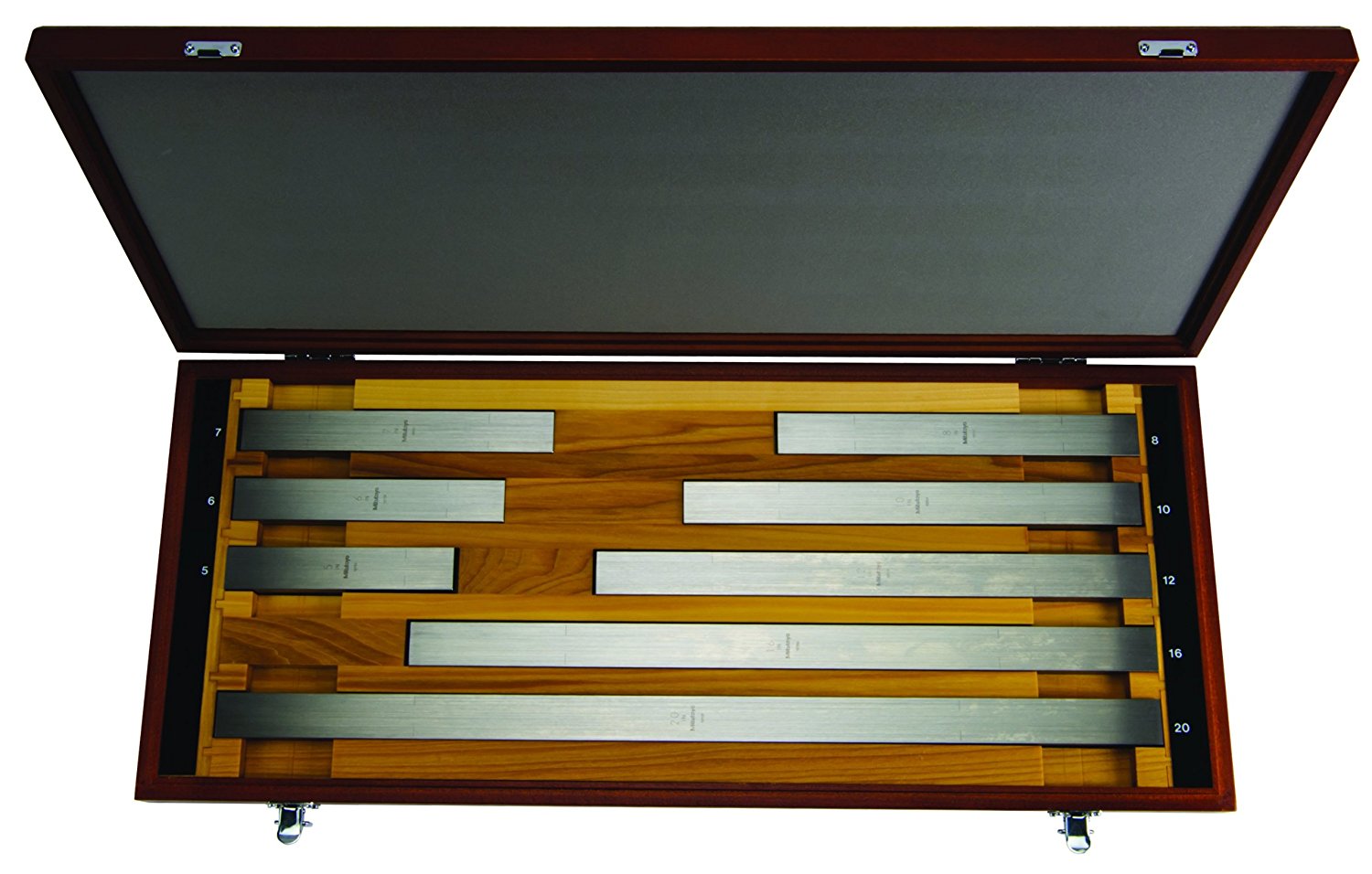

1. Bộ block gauge Mitutoyo to
Dải đo : 50 – 500 mm
Cấp chính xác : Cấp 0
Liên kết chuẩn : Chuẩn được liên kết đến chuẩn đo lường của viện đo lường Việt Nam (VMI)

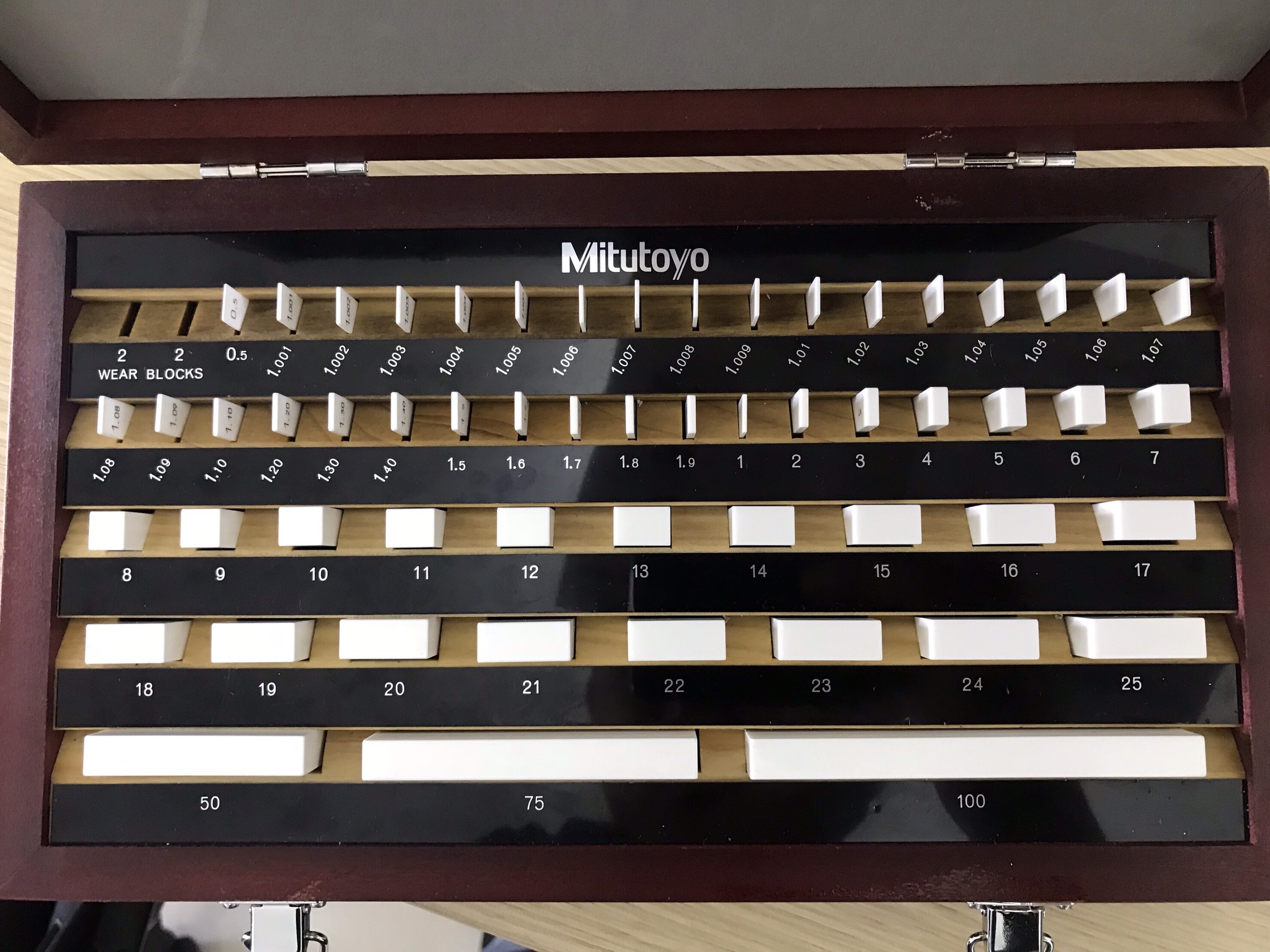

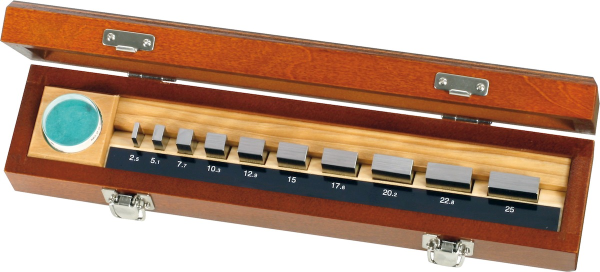

2. Bộ block gauge Mitoyo nhỏ
Dải đo : 2,5 – 25 mm
Cấp chính xác : Cấp 0
Liên kết chuẩn : Chuẩn được liên kết đến chuẩn đo lường của viện đo lường Việt Nam (VMI)

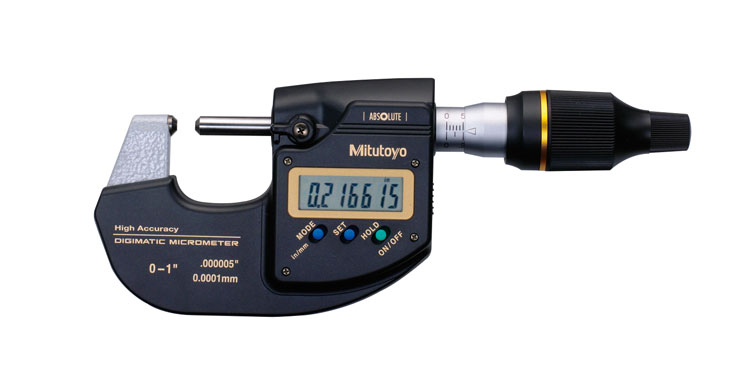

3. Panme siêu cấp – High Accuracy Digimatic Mircometer
Dải đo : 0 – 25 mm
Cấp chính xác : U = 0,4μm (k=2, P~95%)
Liên kết chuẩn : Chuẩn được liên kết đến chuẩn đo lường của TT đo lường Quân đội

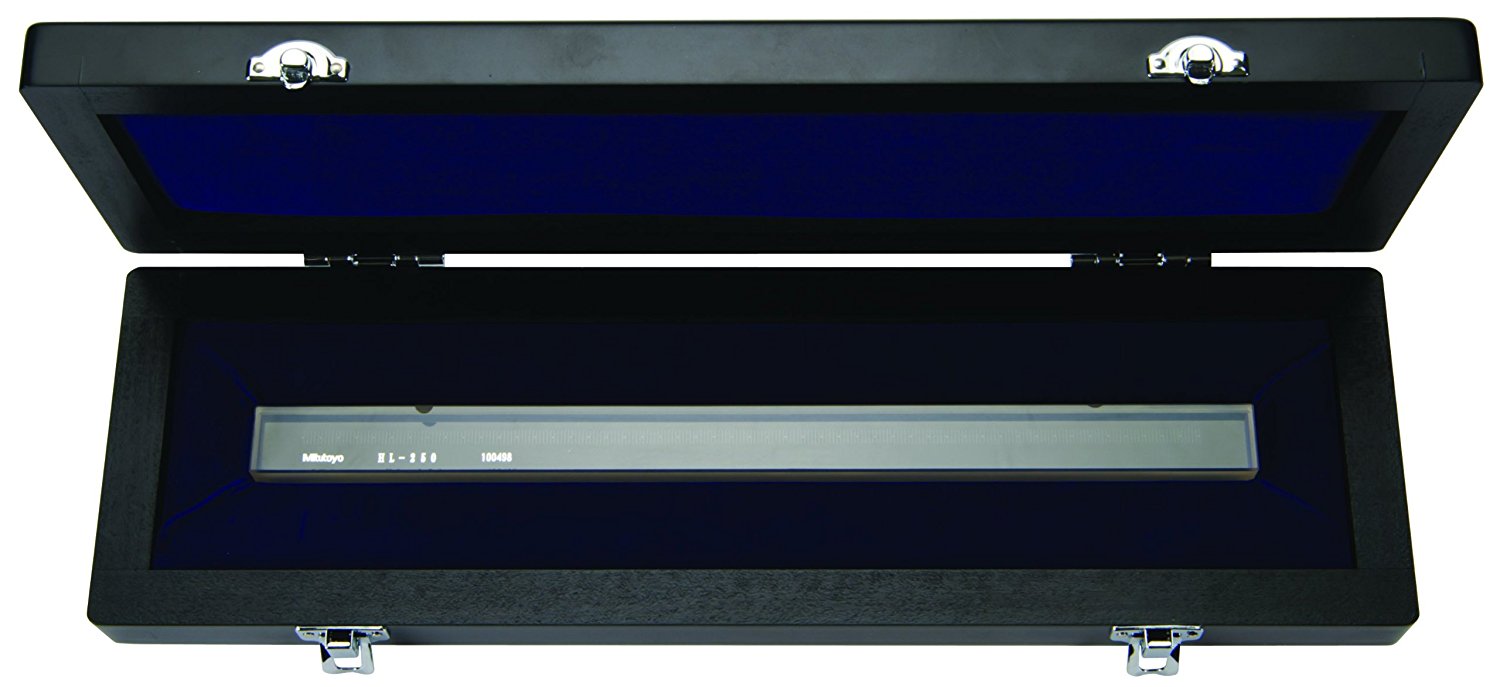

4. Thước kính chuẩn Mitutoyo 0.5um
Dải đo : 0- 400 mm
Cấp chính xác : 0,5μm
Liên kết chuẩn : Chuẩn được liên kết đến chuẩn đo lường của viện đo lường Việt Nam (VMI)

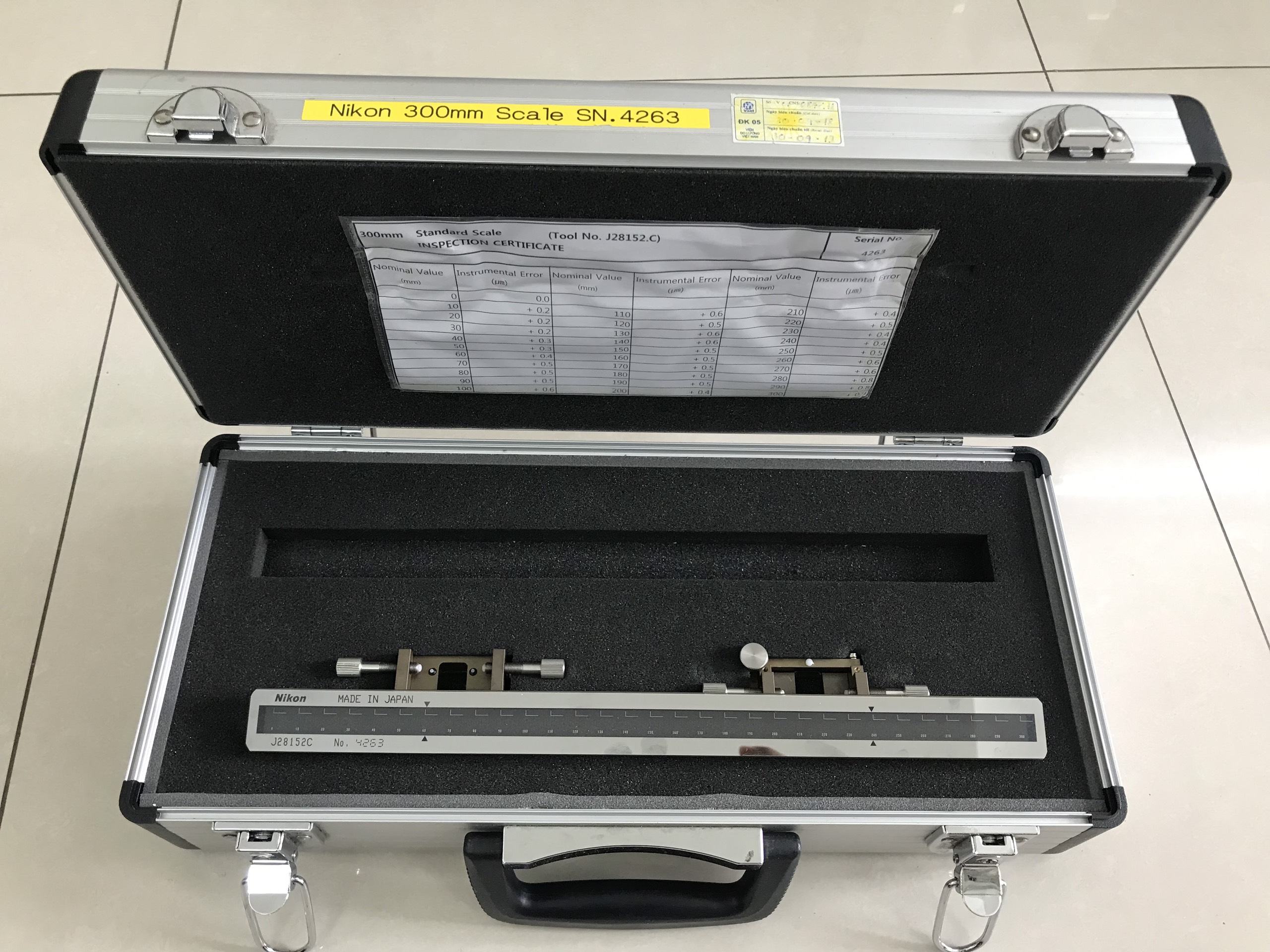

5. Thước kinh chuẩn Nikon 300mm
Dải đo: 0 – 300mm
Chuẩn được liên kết với chuẩn quốc gia VMI
6. Bộ gauge block cấp 0
Chuẩn được liên kết với chuẩn quốc gia VMI

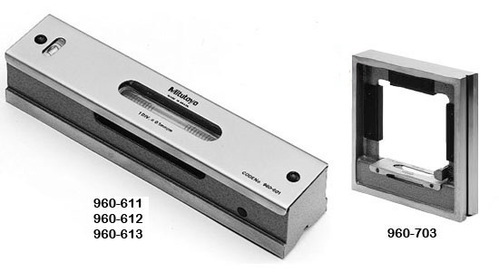

7. Nivo cân bằng Mitutoyo
Chuẩn được liên kết với chuẩn quốc gia VMI

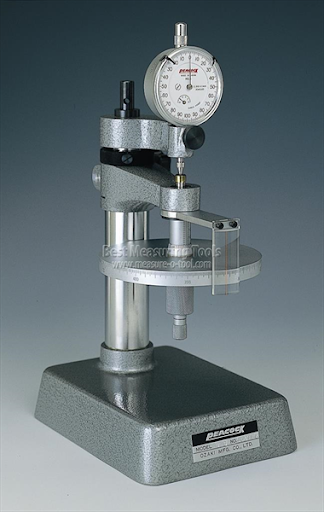

8. Bộ kiểm đồng hồ so Mitutoyo
Chuẩn được liên kết với chuẩn quốc gia VMI

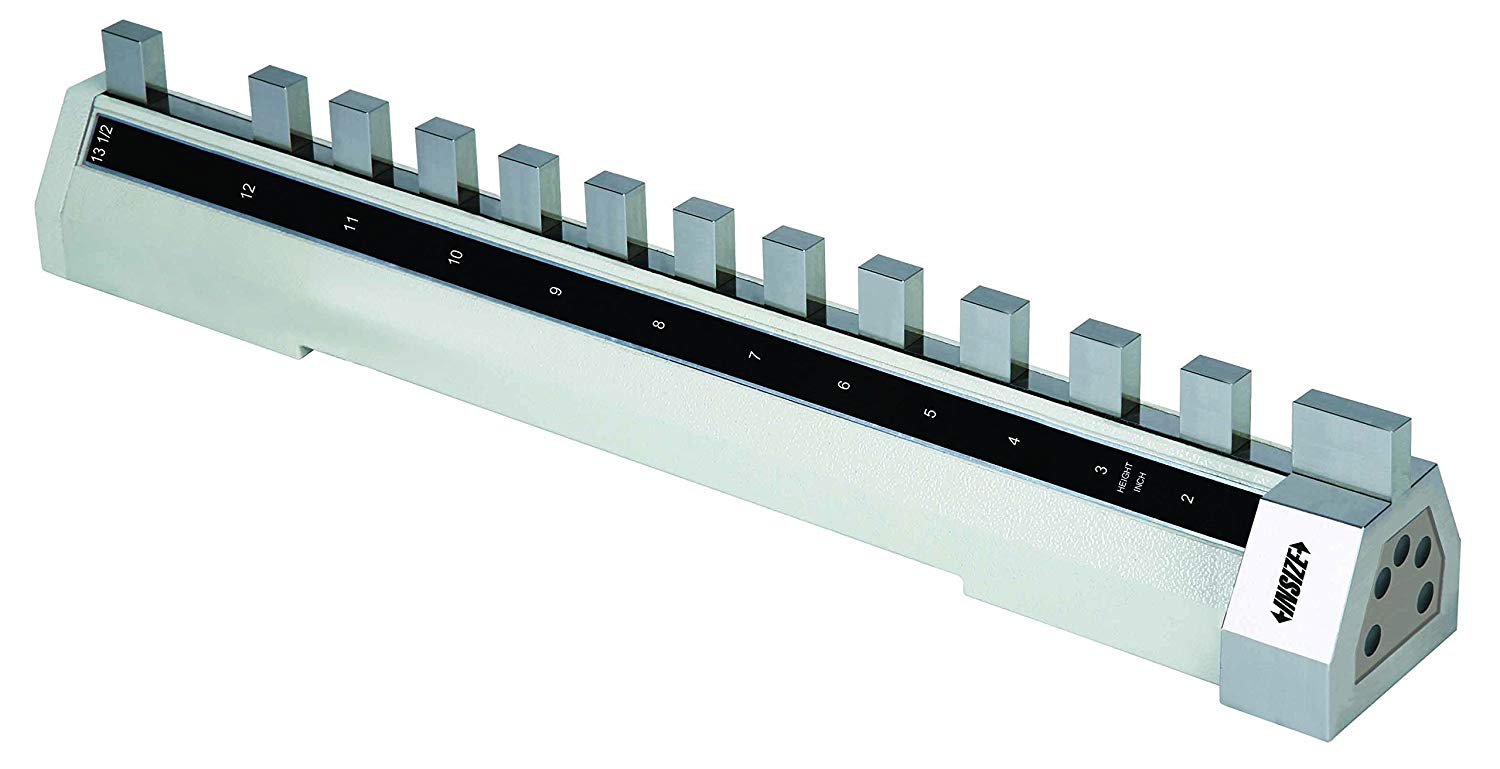

9. Thiết bị Caliper checker 500mm
Phạm vi đo: 0 – 500mm
Chuẩn được liên kết với chuẩn quốc gia VMI

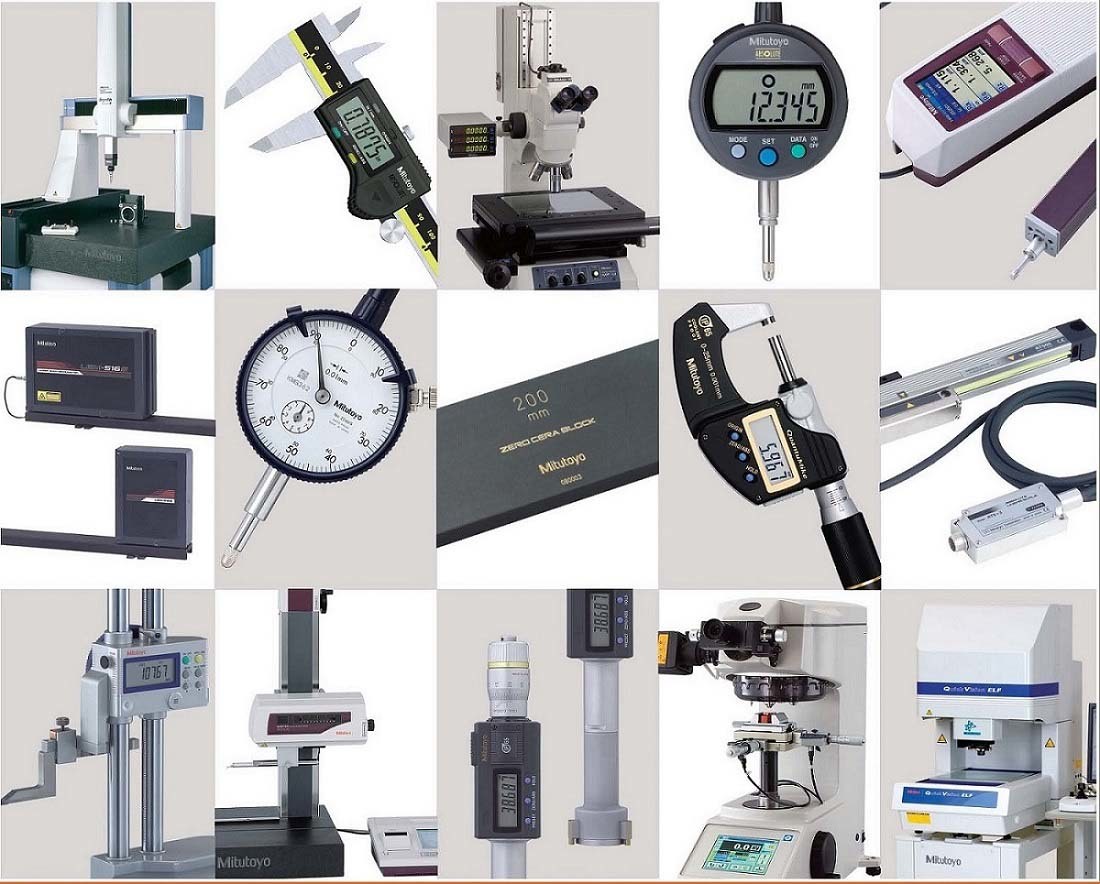

MỘT SỐ THIẾT BỊ CẦN HIỆU CHUẨN ĐỘ DÀI
